安全生产应急联动协同平台

   来源:国安虹脉(深圳)科技有限公司   发表时间:2018-8-15   浏览

 为了积极贯彻落实习近平总书记京津冀协同发展重大战略思想,落实党中央、国务院关于京津冀一体化政策的重要举措,落实京津冀应急一体化建设的总体规划,针对京津冀三省市所属通州、武清、廊坊等三个试点区县安全生产及应急救援相关系统建设情况及实际需要,开展京津冀三地应急协同联动工作平台试点建设,实现京津冀应急一体化工作制度化运行、程序化展现、规范化实施,打通不同区域安全生产应急联动协同的关卡,构建跨区域安全生产应急联动体系。

本项目建设完成京津安全生产应急协同联动试点配套系统建设。
1.1.1    建设内容
本项目建设目标是围绕京安全生产应急协同联动试点建设目标,配套完成事故现场信息采集、通信联络、即时联动相关装备建设,以及现有系统配套数据加工处理工作。
1.1.2    建设周期
本项目计划建设周期为3个月。
1.2   总体设计

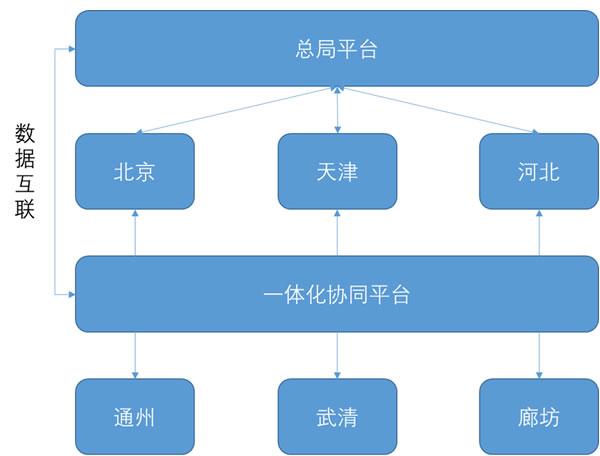

安全生产应急协同联动试点建设的一方,向上与国家安监总局实现互联互通。总体应用框架图如下:

1.3   建设方案
1、 移动通信车仅拥有海事卫星终端,仅能实现最大500kbps左右的互联网带宽使用,无法满足当前多媒体信息时代的信息传输需要;
2、 配备海事卫星电话,能够实现在特殊情况下的语音通信需要,但不具备现场指挥调度功能;
3、 海事卫星系统使用费用较高;
4、 缺少事故现场多媒体信息的采集能力,缺少采集手段。
因此,本项目建设着重针对安全生产事故现场,主要从网络通信链路、现场信息采集传送、现场协同联动系统、数据内容加工建设四方面进行,具体包括:卫星通信便携设备、安全生产应急救援一体机系统、小型移动应急平台系统、服务器安全系统。
1.3.1    建设内容
1、 卫星通信便携设备。即现场应急通信系统,在事故现场通过卫星网络完成与国家安监总局网络实现互通。
2、 安全生产应急救援一体机系统。包括现场协同联动系统、数据加工处理,完成事故时的应急指挥,及不同信息系统间的数据互联。
3、 小型移动应急平台系统。由单兵图传系统、手机终端构成,实现事故现场信息采集,并实时回传指挥中心。
4、 服务器安全系统。包括服务器、防火墙等系统,为整个网络提供安全存储,营造一个安全的网络环境。
1.3.2    系统架构

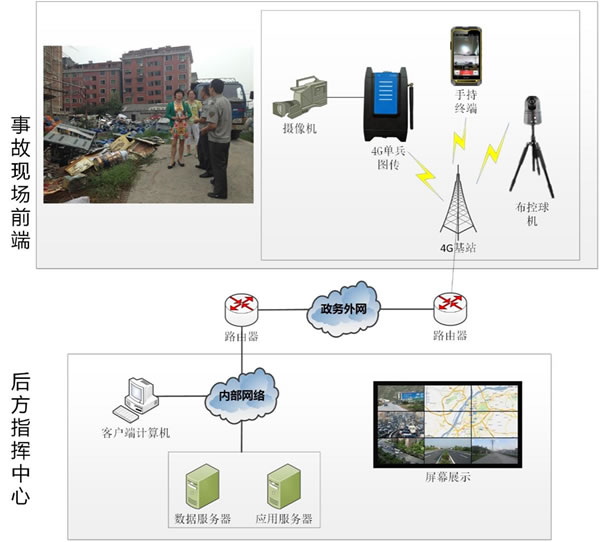

在拥有公众移动4G网络的情况下,现场的各个终端设备均利用4G网络进行通信。

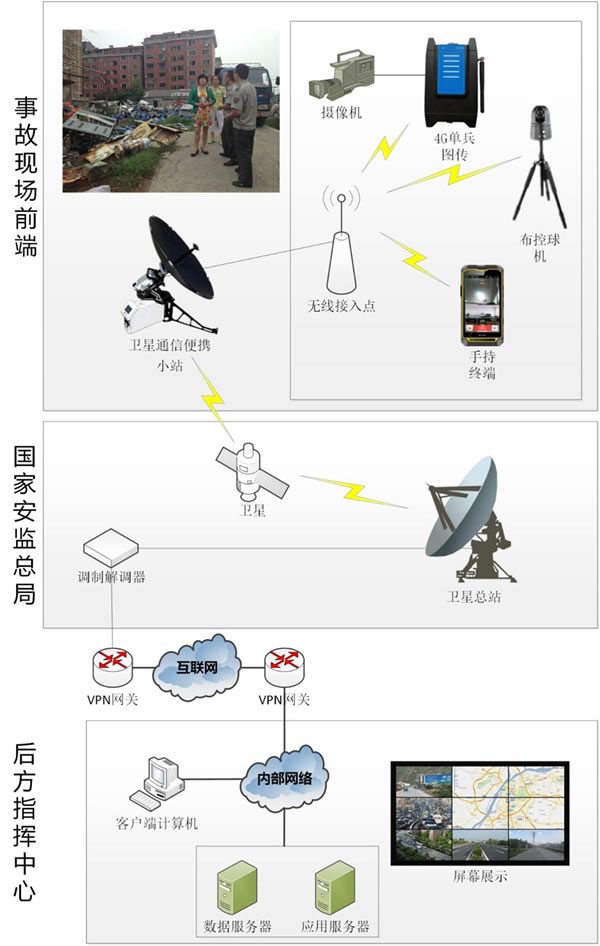

在事故现场无法使用公众移动4G网络的情况下,网络通信主要由卫星系统完成。
1.3.3    设计方案
1.3.3.1 卫星通信便携设备
卫星系统现场端采用卫星通信便携设备,可通过国家安监总局建设的亚洲7号通信卫星系统实现卫星网络落地,再通过互联网VPN链路(京津安全生产应急联动协同平台试点建设项目完成)实现总局端与廊坊市安监局的网络连接。

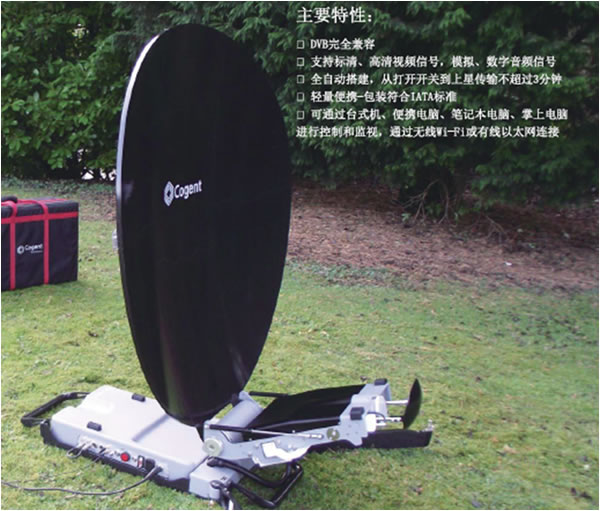

卫星通信便携设备具有超便携、高度集成的一体化机身设计;易操作、“Q-Touch”一键自动寻星的极致用户体验; 集成先进的编码调制一体化解决方案,提供高标准质量的视频传输等特点,配备口径为120CM*110CM的Ku格里高利双反射天线,卫星便携站创立了DVB完全兼容,支持标清、高清视频信号,模拟、数字音频信号,全自动搭建,从打开开关到上星传输不超过3分钟,轻量便携包装符合IATA标准,可通过台式机、便携电脑、笔记本电脑、掌上电脑进行控制和监视,通过无线Wi-fi或有线以太网连接,完善的功能让用户面对任何突发性情况都能高标准、高效率的完成信号传输任务。
1.3.3.1.1       运输携行
系统采用专用的背包携行方案,并可选配进口航空箱或软包作为运输储存使用,以方便长途运输和长期储存。
1.     携行背包:
天线系统的六分块碳纤维面板、一体化介质馈源、超轻一体化座架、线缆附件等所有部件均装入一个专用定制背包中。背包按照军标定制设计,符合单兵作战要求,具备防淋雨能力,内置赋型内衬可有效保护设备安全,背包含专用赋型内衬,Ku站型含40W功放。
2.     运输储存箱:
为方便设备的长期储存和远距离物流运输,可为用户提供运输储存箱。运输储存箱是选配项目,它可以将整套天线连同专用背包一起收纳起来,可满足物流运输、产品堆叠、长期封存,可有效保护天线设备。运输储存箱符合IATA标准,外形尺寸为750×500×260 mm,全套重量48kg。
1.3.3.1.2       系统特点
卫星便携设备创立了一个SNG系统全新标准,是同类产品中最轻巧且安装展开速度最快的产品,其全面的功能可以满足专业广播级传输的要求。一键“Q-TOUCH”自动寻星让操作更加简单,用户从设备搭建到上星传输时间可缩短为三分钟。坚固的整体设计,加上尖端的超轻量碳纤维技术,能够在各种严酷的环境下正常使用。完善的功能让用户面对任何突发性情况都能高标准、高效率的完成信号传输任务。
1.     超便携—一体化机身设计
开创了SNG系统的全新标准——超便携一体化。与传统SNG便携设备比较,着重突出“超便携及快速上星”功能。整个系统重量28Kg,全面超越业界同类产品。该系统采用全新的系统设计:内置40W固态功放,MPEG-2标清(可选H.264高标清)编码模块,DVB-S(可选DVB-S2)调制模块,模块化设计便于灵活配置与系
统升级,全面满足主流专业广播机构的系统需求。

2.     快速部署——一键式“Q-Touch”自动寻星
一键式自动寻星设计,让包含摄像师及编辑记者在内的工作人员可以实现在到达现场后3分钟内开始信号上传。全部工作可以由非SNG专业人员,在没有专业支持设备(如频谱分析仪等)的情况下轻松操作。相比较,传统的“独立天线+外置功放+外置电器箱”式卫星便携站,系统搭建及上星准备时间通常需要20-30分钟。

3. 高标准的视频质量
     运用专业广播级编码算法,旨在提供最好的编码效率。系统包含MPEG-2标清(可选H.264高标清)广播级4:2:0或者4:2:2的视频编码,同事支持DVB-S(可选DVB-S2)调制。运用这种方法,可优化卫星带宽以节约资源,同时还能达到出色的编码效果配备一个40W的固态功放(可选50W固态功放)以确保在输出功率和低功耗、低重量之间的最佳平衡。如果需要,还可以配备一个外接的固态功放或行波管放大器来得到更高的输出功率(如100W调速管功放)。可配置一系列的编码和调制属性以提供多种上星方式的选择。
4. 简单配置——一包一箱单人操作
标配一包一箱,可满足单人操作要求,箱包总重量小于45Kg,符合现行IATA对于尺寸和重量的要求,可在乘机时随机托运,人到设备到,真正实现突发事件直播要求的快速响应。系统亦可配置两个高强度拉杆箱,用于长途及恶劣条件运输保护。
5. 多种实用配件可选
为适应不同的应用场景以及方便现场方便现场设备的使用我们开发了包含便携背包、防风辅件、车载组件、以及便携电池供电器等可选设备配件。

1.3.3.2 安全生产应急救援一体机系统
安全生产应急救援一体机系统是一套软硬件结合的应急指挥平台,可以实现事故时的应急指挥,及不同信息系统间的数据互联使用,包括现场协同联动系统、数据加工处理。
1.3.3.2.1   现场协同联动系统
现场协同联动系统是单兵图传系统和手机终端的中心端,包括服务端和客户端。通过中心端能够管理和查看事故现场的相关信息。
1.3.3.2.1.1       单兵图传系统平台中心端
单兵图传系统平台中心端安装部署在应急指挥中心,包括客户端和服务端。
客户端通过访问服务端可浏览单兵4G图传和布控球机采集的图像和声音,支持单路显示和多路同显,可同时查看多个单兵4G图传和布控球机采集的图像和声音。
中心端主要为单兵4G图传和布控球机提供通信支持和应用服务,中心端主要由图像服务器、图像服务器软件、操作系统等构成。中心端除了完成现场图像的接收、存储,还需完成系统的应用服务支持、多级别用户登录及操控权限的管理与备份、用户权限管理、日志的存储和检索等功能。
(一)    综合应急视频监控管理系统软件(平台)
   1. 支持客户端对终端、终端对客户端、客户端对客户端、终端对终端等多种通话类型。
   2. ★支持多集群,集群之间支持多级级联,集群可指定管理员,只有管理员才可以添加、删除集群成员。
   3. ★支持多厂商终端接入,可通过配置相关模块兼容GB28181、ONVIF、海康、大华等多家标准或厂商的终端接入。
   4. ★支持GB28181平台对接,可通过配置相关模块,将平台接入GB28181标准平台,或将GB28181标准平台接入。
   5. 所有信令和码流均加密传输,使用动态密钥加密算法,第三方截取到数据也无法解密还原。
   6. 存储数据加密,平台、本地存储的录像文件加密保存,第三方无法从录像文件中取出原始图像数据,防止泄密、篡改。
   7. ★支持多种用户类型,不同用户类型登录同一客户端软件看到的界面不同,普通用户登录可使用常规视频监控功能(无集群指挥调度功能),集群用户登录除具备普通用户的功能外,还可使用集群指挥调度相关功能,同时系统还支持定制其他权限的用户类型。
   8. 可为用户绑定一个终端设备的唯一ID,该用户以后只能在该绑定终端上登录使用,防止账号密码泄漏后被他人盗用。
   9. Web后台管理可远程启、停平台服务,配置平台参数,同时支持在手机上进行后台管理。
   10. 平台一体化安装,无需再另行安装、配置数据库、Web服务等依赖的环境,同时安装后能够自动开启平台所需防火墙端口,无需手动开启防火墙端口。
   11. 提供便捷的平台配置工具,支持自定义数据库存放路径,可方便进行数据库的备份、还原。
   12. 支持多服务器分布式部署,便于后期项目平滑扩容与性能提升。
(二)    可视化集群指挥中心软件(PC客户端)
   1. 采用一体化界面设计,支持实时指挥(视频监控类项目为:实时视频)、查询回放、系统管理等界面组件,支持快捷键快速切换。
   2.一个软件可同时登录多个服务器平台,支持与服务器断线自动重连。
   3. 电子地图与实时视频可以在视频窗口混合显示,方便调度管理。
   4. ★视频窗口可本地叠加视频名称、帧率、码率、分辨率、本地录像状态等信息,叠加方式为以透明背景形式浮动于视频画面上方,与视频融为一体且不闪烁。
   5. 集群通话支持点名、发言、广播、讨论等多种模式。
   6. 支持点对点语音通话、视频通话、即时会话、强插、强拆、监听、视频推送、共享视频、对讲状态显示等功能。
   7. ★支持即时会话(行业微信)功能,可群发或点对点发送文字、表情、图片、语音、文件等消息,支持离线消息,消息支持本地查询和漫游查询。
   8. 支持视频推送,可将任意设备的视频推送给任意集群用户观看。
9. 支持内网离线地图。
10. ★地图支持轨迹回放时预先加载整段轨迹,轨迹上可显示行进方向,支持在轨迹上点击查看任意一个定位点的详细信息,可区分该点的定位类型为基站定位,还是GPS/北斗定位。
   11. 视频图像支持数字缩放,可以选择铺满视频窗口、按图像原始比例显示、原始尺寸、按图像原始比例铺满视频窗口等多种显示模式,也可以使用鼠标滚轮进行任意倍数的数字缩放;图像支持顺时针旋转。
   12. ★视频窗口支持浮动弹出,便于拖动到副显或大屏进行展示。
   13. 支持根据不同的报警级别设置文字、TTS语音、声音警报等不同的提示方式,也可以对不同的报警级别设置不同的提示颜色。
   14. 具有独立的存储文件上传/下载管理面板,在任意界面都可以方便查看文件上传、下载任务进度,并进行相关操作。
   15. 录像文件加密保存,加密录像文件自动关联对应播放器软件,在文件夹中双击录像文件可以自动打开播放。
   16. 能够对平台的设备、用户、组织、存储、联动、集群等资源进行配置管理。

一、        基础数据服务
信息数据统一上传至后台进行处理,对于前端上传回来的数据进行各部分数据处理。由于市局信息化平台已经建设,平台拥有大量的数据,为避免重复建设,充分利用已有的数据资源,需要对已有数据进行加工处理,保证当前数据正常使用的条件下,通过数据转换服务针对不同来源的数据,通过分析和比对,完成对数据的重新编排。
支持APP端在线查询检索,完成不同的数据管理服务。
1.3.3.3 小型移动应急平台系统
小型移动应急平台系统主要为解决事故现场的信息采集、数据传送、资料获取、指令获得、相互沟通的问题。包括单兵图传系统和手机终端。
1.3.3.3.1       单兵图传执法系统
1.3.3.3.1.1       单兵4G图传
单兵4G图传在突发事件发生时,可通过4G、WIFI网络,将现场的图像、视频、声音等信息传到指挥中心,并支持手持终端查看图像。
单兵4G图传系统由现场端、中心端组成。
现场端为图像采集传输终端,通过摄像机采集现场的音视频信息,通过4G网络或现场提供的WIFI网络,将图像传送到中心端。主要要求如下:
1.       防护等级:防水防尘等级不低于IP67,自由跌落高度:3米。
2.       ★网络制式:支持4G、Wi-Fi、蓝牙网络。
3.       ★时间校正:设备可通过内置GPS、网络等校正时间。
4.       ★夜视功能:可看清距设备5m处人物的面部特征,可看清距设备10m处的人体轮廓。
5.       ★触屏操作:设备显示屏为触摸屏,屏幕尺寸不低于2.8英寸,可在触摸屏上进行功能操作。
6.       ★视频:执法仪本身摄像头视频分辨率可达1080P;支持外接摄像头,分辨率不低于720P。
7.       ★视频支持双码流。
8.       ★定位功能:可通过内置GPS模块接收卫星数据并提供定位信息。
9.       ★对讲功能:支持平台呼叫终端、终端呼叫平台,终端呼叫终端,支持集群通话、视频通话和语音通话。
10. ★集群通话支持点名、发言、广播、讨论等多种模式。
11. ★警务微信:支持文字、表情、图片、语音、短视频、位置下发、文件传输等功能。
12. 支持一键报警,平台可联动报警提示、录像、抓拍等动作。
13. ★电子地图:支持电子地图功能,能显示设备的实时位置信息。
14. 支持连线平台,终端可主动呼叫普通客户端。
15. ★本地存储支持循环覆盖。
16. 本地录像或图片文件可查看设备、摄像头、保存路径、文件大小、拍摄位置、拍摄日期等详细信息。
17. 可在系统状态栏显示摄像头、声音、定位等资源的使用状态。
18. 电池:电池可更换,设备能支持连续摄录时间≥8h,待机≥24h。
19. 存储:ROM不低于16GB,最大可扩展至128GB。
20. ★安全性:支持通信信令加密、码流加密、文件加密,确保数据安全。
1.3.3.3.1.2       布控球机
布控球机采用一体化设计,用强磁铁吸附于车顶或至于三脚架上,无需供电,无需安装即可独立工作,能够迅速完成对重点区域的侦查与布控,可以通过3G/4G网络或WIFI网络接入应急指挥调度平台,将音视频数据实时上传至指挥中心,并与其他应急指挥终端组成强大的应急指挥系统。主要功能如下:
1.       防护等级:防水防尘等级不低于IP66,可选专业配套安全箱,保证远距离运输的安全;
2.       ★球壳带把手,便于抓握和携带。
3.       支持宽电压输入,DC9~24V。
4.       网络制式:全网通,支持移动/联通/电信的4G、3G和2G网络,支持Wi-Fi和有线网络。
5.       ★镜头不低于200万像素,分辨率支持1080P,支持双码流。
6.       ★30倍光学变焦,16倍数字变焦。
7.       ★云台支持水平范围360°连续转动,垂直范围-25°-90°,支持255个预置位和6条巡航路线。
8.       红外功能:支持高效红外阵列,红外距离不低于50米。
9.       支持TF卡存储,可扩展至128GB。
10. ★内置高聚合物锂电池,电池容量不低于12V 8000mAh,根据实际环境应用需求可方便更换电池。
11. 底座下方内置强力磁铁,用于将设备吸附于车顶。
12. ★内置高灵敏度拾音器,可将现场周围高质量实时音频实时传送到平台。
13. 安全性:支持密码保护,多用户访问控制。
14. 定位功能:可通过内置GPS模块接收卫星数据并提供定位信息。
1.3.3.3.2       手机终端
手机终端设备采用专用工业防护型手机,可满足野外恶劣环境使用。
1.3.3.3.2.1              手机终端APP
突发安全生产事故的突发性、紧急性、以及事态发展的不确定性使应急管理面临严重的“第一现场”信息(包括,现场音视频)匮乏、信息不对称所带来诸多的决策困境。在这个意义上,信息传递和处理成为制约突发安全生产事故应急管理能力和水平的关键要素,也成为突发安全生产事故应急处理系统中的核心内容。
在4G网络逐步推广和移动互联网快速发展的情况下,手机作为突发安全生产事故的应急工具以其体积小、便携性、智能化、普遍性的特点,能够第一时间获取突发安全生产事故的现场信息,在应急处置时能够与指挥中心进行联动,对大限度预防和减少事故发生及造成的损害,提高事故应对能力,提供强有力的技术辅助手段。
因此,基于移动终端的现场应急系统能够满足第一时间、第一现场的采集事故现场的音视频、照片信息,能够回传至指挥中心,各终端能够及时共享事故现场动态信息。政府指挥人员、企业人员和队伍应急人员能够及时查看监控视频、了解企业信息、重大危险源信息等,事故状态下能够及时报送事故信息。
现场视频通话:支持选择任意终端进行呼叫,对方接受呼叫请求后,可实时预览对方的视频画面和进行语音对讲及可进行本地录像和抓拍。
现场信息采集:支持在任意界面均可响应客户端预览视频的请求,随时上传视频图像,并在通知栏显示上传状态;
支持进入摄像头界面可预览本地实时画面,并支持外置、后置、前置摄像头间任意切换;
支持上传视频同时可同步上传声音、GPS 等数据;
支持本地音视频同步录像和抓拍。
视频回传:查阅中心端的图像视频资源;实时录制现场视频并回传,实现手机端视频实时回传。
即时通讯:支持向其他终端发送即时文字信息;
支持发送录像、图片、文档等文件;
支持对讲机、短视频、位置导航、文件传输等功能。
多方会商:提供多方音视频会商功能。
一键报警:现场发现紧急事故情况下可支持按下“一键报警”按钮,平台端可立即收到紧急报警事件,客户端弹出报警提示;
支持一键报警可在平台端配置多种联动指令,发生报警时可触发主窗口浏览、开始录像、图片抓拍等联动动作。
文件管理:支持查看本地录像文件,进行音视频同步回放;
支持查看本地抓拍文件,浏览图片;
支持将本地录像和抓拍文件上传至平台。
通讯录:支持查询通信录信息,并能够拨打电话、发送短信。
手机设置:支持设置个人信息、版本更新等。

1.3.3.3.2.2              手机终端参数
手机支持具备网络集群调度、可视对讲、实时视频、定位导航、即时会话等多种业务功能,可外接数字高清摄像头;同时,机身较专业设备更为轻便,可安装第三方应用,支持在业务应用和第三方应用之间快速切换,能够为用户提供便捷、稳固的移动公务体验。
1.       ★防护等级:防水防尘等级应达到IP68,自由跌落高度不低于1.5米。
2.       ★系统及版本:安卓系统,版本不低于5.1。
3.       ★网络制式。支持移动/联通/电信的4G、3G、2G网络,Wi-Fi,蓝牙4.0。
4.       主界面支持在业务模式和第三方APP模式之间切换。
5.       ★视频:设备本身摄像头视频分辨率可达1080P。支持外接摄像头,分辨率不低于720P。
6.       ★视频支持双码流。
7.       视频通话时支持切换摄像头。
8.       ★定位功能:支持北斗/GPS/AGPS定位。
9.       ★对讲功能:支持平台呼叫终端、终端呼叫平台,终端呼叫终端,支持集群通话、视频通话和语音通话。
10. ★集群通话支持点名、发言、广播、讨论等多种模式。
11. 主界面可快捷打电话、发短信。
12. ★警务微信:支持文字、表情、图片、语音、短视频、位置下发、文件传输等功能。
13. 支持一键报警,平台可联动报警提示、录像、抓拍等动作。
14. ★电子地图:支持电子地图功能,能显示设备的实时位置信息。
15. 支持连线平台,终端可主动呼叫普通客户端。
16. 软件支持本地手动升级和在线自动升级。
17. ★本地存储支持循环覆盖。
18. 本地录像或图片文件可查看设备、摄像头、保存路径、文件大小、拍摄位置、拍摄日期等详细信息。
19. 可在系统状态栏显示摄像头、声音、定位等资源的使用状态。
20. 电池:设备满负荷工作时间不小于6h。
21. ★按键:具有电源按键、音量调节按键、PTT按键、SOS按键、拍照键等实体按键。
22. ★处理器:高通8核处理器,64位,主频不低于1.5GHz。
23. ★屏幕:5.5英寸,5点触摸,支持手套触摸,分辨率不低于1920*1080像素。
24. 存储:ROM不低于2GB,RAM不低于16GB,可扩展32GB TF卡。
25. ★内置摄像头:后置摄像头不低于1300万像素,前置摄像头不低于500万像素,支持自动对焦。
26. ★支持外接摄像头,分辨率不低于1280*720。
27. 内置麦克风和扬声器,支持双麦克风降噪。
28. 具有加速度、光线、距离感应器,电子罗盘,陀螺仪,高度仪等感应器。
29. 支持NFC功能。
30. ★支持多功能外设扩展接口。
31. ★安全性:支持通信信令加密、码流加密、文件加密,确保数据安全。
1.3.3.4 服务器存储系统
服务器是提供计算服务的设备。由于服务器需要响应服务请求,并进行处理,因此一般来说服务器应具备承担服务并且保障服务的能力。服务器的构成包括处理器硬盘内存系统等,和通用的计算机架构类似,但是由于需要提供高可靠的服务,因此在处理能力、稳定性、可靠性、安全性、可扩展性、可管理性等方面要求较高。总线
平台信息数据需要统一汇总存储,由于已有的数据信息以及当前的数据信息较多,加工处理工作量庞大,需配合软件及APP端软件数据应用,则需要功能强大的服务器来进行数据处理。
